Thang tời thực phẩm 100kg/ 4 tầng

  • 223 :Lượt xem
  • 0 :Bình luận

Do xã hội ngày càng phát triển dịch vụ ăn uống phát triển mà mặt bằng quỹ đất hạn hẹp và đắt đỏ trong các khu vực đô thị đông đúc. Việc nhà hàng phát triển theo hệ cao tầng không thể thiếu những chiếc thang tời thực phẩm để vận chuyển hàng hóa, thức ăn lên các tầng một cách nhanh nhất, an toàn, vệ sinh và tiết kiệm nhân công phục vụ. Nắm hiểu được nhu cầu của khách hàng chúng tôi luôn sẵn lòng chia sẻ với các bạn về kỹ thuật cũng như biện pháp thi công.

Dưới đây chúng tôi xin chia sẻ cùng các bạn một chiếc thang tời thực phẩm 4 tầng được lắp đặt tại một nhà hàng tại Vinhomes Thanh Hóa. Chúng tôi đã có mặt tư vấn cho khách hàng từ thủa thuê mặt bằng và lắp đặt bàn giao sử dụng cho khách hàng:

Chi tiết thông số thang tời thực phẩm 100kg- 4 tầng:

ĐẶC TÍNH CHUNG VÀ CHỦNG LOẠI THIẾT BỊ

(Các thiết bị thang tải thực phẩm đồng bộ)

1. THÔNG SỐ CHUNG
– Loại thang Thang tời thực phẩm 100kg- 4 tầng
– Tải trọng nâng hàng 100 Kg/4stop/4 tầng
– Số lượng 01 bộ thang
– Tốc độ 15-20m/ph
– Hành trình Theo thực tế (04 tầng, 04 điểm dừng)
– Số điểm dừng 04 điểm dừng
– Buồng thang máy Phía trên giếng thang
– Nguồn động lực 380v/3pha/50Hz
– Nguồn chiếu sáng 220V/1pha/50Hz
2. CÁC THÔNG SỐ KÍCH THƯỚC
– Kích thước cabin

( Rộng, sâu, cao )

+ Kích thước cabin: 600x 800x 1000 mm

+04 cửa tầng Inox sọc nhuyễn  dày 1mm

Kích thước cửa: 600x 1000m

 ( Cửa mở tim theo 2 phía mở lên xuống,)

– Kích thước hố thang 970 x 1100mm
– Chiều sâu hố pit yêu cầu 0 mm
– Chiều cao buồng máy yêu cầu 800mm
-Chiều cao từ sàn lên sàn Cabin 600mm
3. THIẾT KẾ PHÒNG THANG ( cabin)
– Kết cấu khung cabin: Sắt hình

– Vách cabin: Inox sọc nhuyễn dày 1mm

– Sàn cabin: Inox sọc nhuyễn dày 1mm

4.ĐỘNG CƠ THANG MÁY
Động cơ chính (máy kéo) Mitsubishi TháiLan
Nguồn điện 380 volt x 3phase x50Hz
Công suất 2,2 Kw
5. HỆ ĐIỀU KHIỂN THANG MÁY
Hệ điều khiển : Sử dụng Main  Điều khiển nhớ hai chiều, xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều đang hoạt động.(rơ le Omron,công tắc tơ Mitsubishi,Aptômát LS )
Bộ điều khiển tốc độ: Sử dụng biến tần Fuji- Nhật Bản  đây là loại thiết bị mới nhất điều khiển tốc độ vô cấp bằng  hệ thống thay đổi điện áp và tần số (Variable Voltage Variable Frequency) đảm bảo cho thang máy chạy êm và dừng tầng chính xác hơn, đồng thời tiết kiệm được hơn 40% điện năng tiêu thụ.
7. TÍN HIỆU ĐIỀU KHIỂN
Bảng điều khiển cửa tầng
Số lượng: 04 bảng, gọi tầng bên ngoài cửa tầng.
– Vật liệu bằng Inox

– Nút bấm gọi tầng chuyên dụng cho thang máy

Tín hiệu đèn báo Đèn hiển thị vị trí cabin báo số
Đèn hiển thị chiều cabin lên xuống.
8. CÁC BỘ PHẬN KHÁC
– Ray dẫn hướng cabin Ray chuyên dụng cho thang máy T50.
– Vị trí  đối trọng Thang không đối trọng do hố thang nhỏ
– Bệ động cơ Sắt hình
– Cáp treo chịu lực 01 sợi phi 8 loại cáp chuyên dụng
– Xu chuyển động cabin Xu PO trượt chuyên dụng cho thang máy.
9. HỆ THỐNG AN TOÀN
– An toàn +Thang không hoạt động khi vượt tầng.

+ Chuông báo dừng tầng

+ Cáp cửa làm cáp inox

+ Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động dừng để bảo vệ hệ thống điện
+ Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.
+ Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.
+ Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố.

Hình ảnh thực tế lắp đặt thang:

Chi tiết kết cấu thang tầng 1

Chi tiết kết cấu thang tầng 2

Chi tiết kết cấu thang tầng 3

Chi tiết kết cấu thang tầng 4

Chi tiết cửa tầng thang tời thực phẩm

Chi tiết thang tời thực phẩm sau khi hoàn thiện

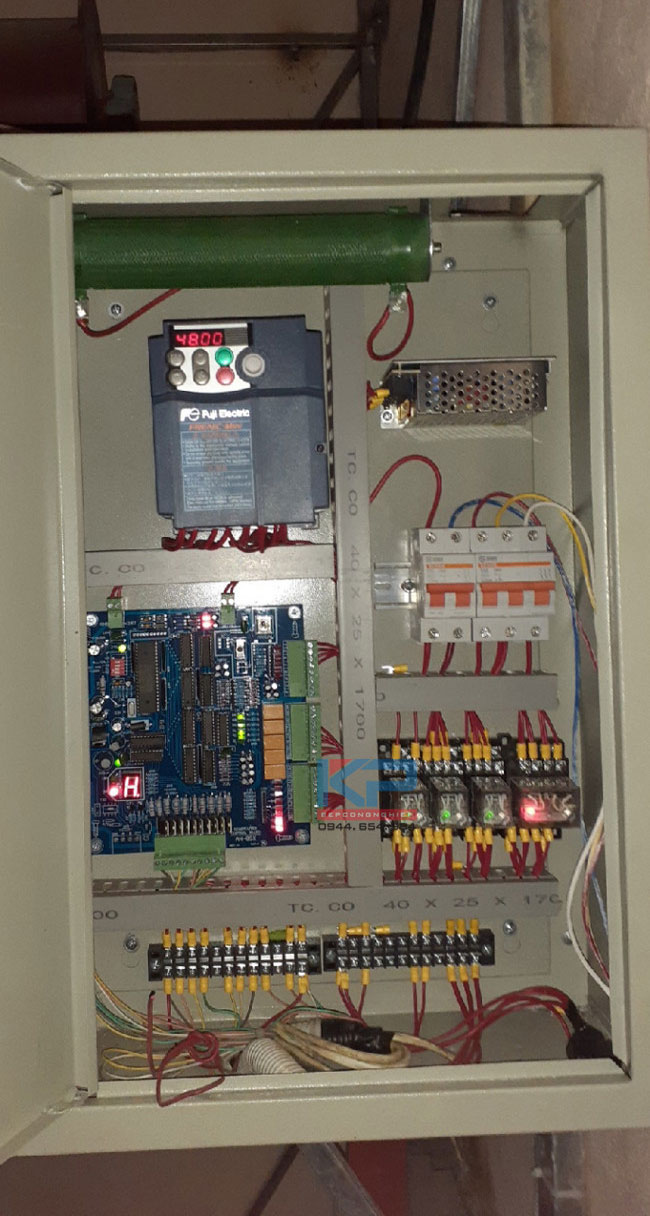

Chi tiết tủ điện thang tời thực phẩm

Tủ điện thang tời thực phẩm 4 tầng

Bạn đang muốn lắp đặt một chiếc thang máy tời thực phẩm 100kg/ 4 tầng/ 4 stop ?

Nếu bạn đang ấp ủ muốn lắp đặt một chiếc tthang máy tời thực phẩm 100kg/ 4 tầng như vậy mà chưa biết lắp đặt  ra sao hay kiên hệ với chúng tôi để được thiết kế và tư vấn tốt nhất. Hy vọng phần bố trí và lắp đặt thang máy tời thực phẩm 100kg trên phần nào giúp quý vị hình dung được rõ hơn về kết cấu và hoạt động của một chiếc thang máy tời thực phẩm 100kg. Ngoài ra bạn có thể tham khảo thêm các công trình chúng tôi đã lắp đặt trên trang: https://bepcongnghiepkp.vn/ .Còn nếu bạn muốn cần thêm sự tư vấn kỹ hơn từ các chuyên gia giàu kinh nghiệm đừng ngần ngại hãy gọi cho chúng tôi theo số 0944 654 584 hoặc gửi email: bepcongnghiepkp@gmail.com Hoặc đơn giản bạn có thể điền yêu cầu vào mục tư vấn trên trang, chúng tôi sẽ liên hệ lại với bạn trong thời gian sớm nhất.
