Thang tải thực phẩm 250kg-4 tầng

  • 55 :Lượt xem
  • 0 :Bình luận

Thang tải thực phẩm 250kg-4 tầng được lắp đặt tại Điện Biên Phủ- Thị Trấn Sapa- Lào Cai. Thang tải thực phẩm giúp cho nhà nhà hàng vận chuyển đồ ăn, đồ dùng  đỡ mất nhiều công sức. Thang được lắp đặt vận hành với hành trình từ tầng 1 lên tầng 4 tầng và ngược lại.

Chi tiết kỹ thuật thang tải thực phẩm 250kg-4 stop- 4 điểm dừng:

ĐẶC TÍNH CHUNG VÀ CHỦNG LOẠI THIẾT BỊ

(Các thiết bị thang tải thực phẩm đồng bộ)

1. THÔNG SỐ CHUNG
– Loại thangThang tải thực phẩm
– Tải trọng nâng hàng250 Kg
– Số lượng01 bộ thang
– Tốc độ15-20m/ph
– Hành trìnhTheo thực tế (04 tầng, 04 điểm dừng)
– Số điểm dừng04 điểm dừng
– Buồng thang máyPhía trên giếng thang
– Nguồn động lực380v/3pha/50Hz
– Nguồn chiếu sáng220V/1pha/50Hz
2. CÁC THÔNG SỐ KÍCH THƯỚC
– Kích thước cabin

( Rộng, sâu, cao )

+ Kích thước cabin: 800x 800x 1000 mm

+04 cửa tầng và 1 cửa cabin  Inox sọc nhuyễn  dày 1mm

Kích thước cửa: 800x 1000mm

 ( Cửa mở tim theo 2 phía mở lên xuống,)

– Kích thước hố thang1100 x 1200mm
– Chiều sâu hố pit yêu cầu0 mm
– Chiều cao buồng máy yêu cầu800mm
-Chiều cao từ sàn lên sàn Cabin550mm
3. THIẾT KẾ PHÒNG THANG ( cabin)
– Kết cấu khung cabin: Sắt hình

– Vách cabin: Inox sọc nhuyễn dày 1mm

– Sàn cabin: Inox sọc nhuyễn dày 1mm

4.ĐỘNG CƠ THANG MÁY
Động cơ chính (máy kéo)Mitsubishi TháiLan
Nguồn điện380 volt x 3phase x50Hz
Công suất2,2 Kw
5. HỆ ĐIỀU KHIỂN THANG MÁY
Hệ điều khiển : Sử dụng Relay – Điều khiển nhớ hai chiều, xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều đang hoạt động.(rơ le Omron,công tắc tơ Mitsubishi,Aptômát LS )
Bộ điều khiển tốc độ: Sử dụng biến tần Fuji- Nhật Bản  đây là loại thiết bị mới nhất điều khiển tốc độ vô cấp bằng  hệ thống thay đổi điện áp và tần số (Variable Voltage Variable Frequency) đảm bảo cho thang máy chạy êm và dừng tầng chính xác hơn, đồng thời tiết kiệm được hơn 40% điện năng tiêu thụ.
7. TÍN HIỆU ĐIỀU KHIỂN
Bảng điều khiển cửa tầng
Số lượng: 04 bảng, gọi tầng bên ngoài cửa tầng.
– Vật liệu bằng Inox

– Nút bấm gọi tầng chuyên dụng cho thang máy

Tín hiệu đèn báoĐèn hiển thị vị trí cabin báo số
Đèn hiển thị chiều cabin lên xuống.
8. CÁC BỘ PHẬN KHÁC
– Ray dẫn hướng cabin và đối trọngRay chuyên dụng cho thang máy T50.
– Vị trí  đối trọngĐặt phía sau cabin
– Bệ động cơSắt hình
– Cáp treo chịu lực02 sợi phi 8 loại cáp chuyên dụng
– Xu chuyển động cabinXu PO trượt chuyên dụng cho thang máy.
9. HỆ THỐNG AN TOÀN
– An toàn+Thang không hoạt động khi vượt tầng.

+ Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động dừng để bảo vệ hệ thống điện
+ Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.
+ Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.
+ Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố.

Một số hình ảnh thi công lắp đặt thang tải hàng 250kg – 4 điểm dừng thực tế:

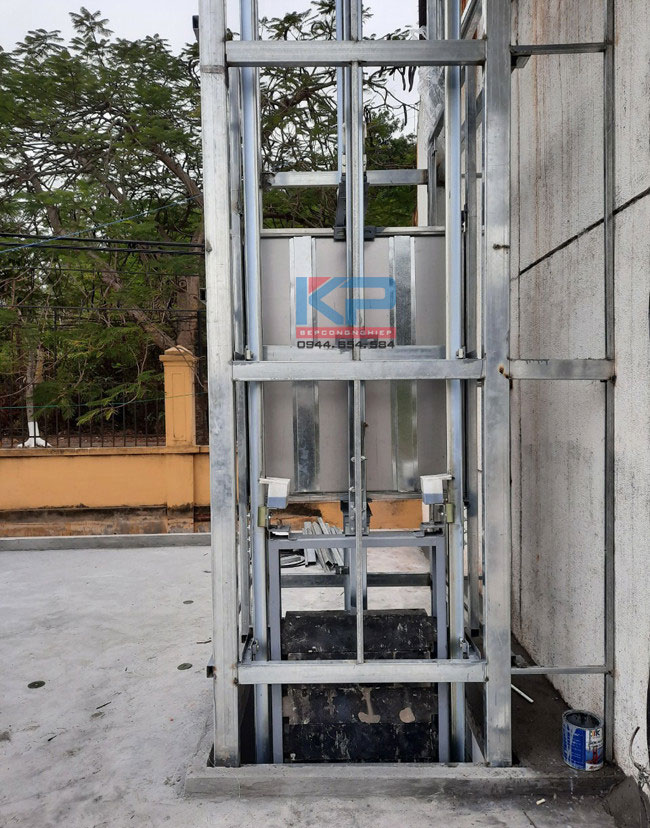

Kết cấu khung thang thực phẩm 250kg

Kết cấu thang và cabin thang thực phẩm

Chi tiết cabin và cửa cabin thang thực phẩm

Phần cơ khí, kết cấu thang thực phẩm 250kg

Lắp đặt thang thực phẩm 250kg

Động cơ hộp số Mitsubishi 2,2kw thang 250kg



Chi tiết tủ điện thang thực phẩm 250kg-4 điểm dừng



Bạn có muốn lắp đặt một chiếc tải thực phẩm 250kg-4 stop- 4 điểm dừng như vậy không?

Nếu bạn đang ấp ủ muốn lắp đặt một chiếc thang tải thực phẩm 250kg-4 stop- 4 điểm dừng như vậy mà chưa biết lắp đặt và thi công ra sao hay kiên hệ với chúng tôi để được thiết kế và tư vấn tốt nhất. Hy vọng phần bố trí và lắp đặt thang thực phẩm 250kg-4 stop- 4 điểm trên phần nào giúp quý vị hình dung được rõ hơn về kết cấu và hoạt động của một chiếc thang tải hàng thực tế. Ngoài ra bạn có thể tham khảo thêm các công trình chúng tôi đã lắp đặt trên trang: https://bepcongnghiepkp.vn/ .Còn nếu bạn muốn cần thêm sự tư vấn kỹ hơn từ các chuyên gia giàu kinh nghiệm đừng ngần ngại hãy gọi cho chúng tôi theo số 0944 654 584 hoặc gửi email: bepcongnghiepkp@gmail.com Hoặc đơn giản bạn có thể điền yêu cầu vào mục tư vấn trên trang, chúng tôi sẽ liên hệ lại với bạn trong thời gian sớm nhất.

Cám ơn các bạn đã quan tâm đến chúng tôi!
