Thang tời thực phẩm 50kg-100kg-300kg

  • 5 :Lượt xem
  • 0 :Bình luận

Thang tời thực phẩm 50kg-100kg-300kg thuận tiện cho trường học, nhà hàng, vận chuyển hàng hóa, thức ăn theo chiều giao thông thẳng đứng tiết kiệm nhân lực và thời gian vận hành.

Công ty thang máy Khang Phát chuyên sản xuất thi công lắp dựng hệ thống thang máy tải hàng, thang tải thực phẩm cho các nhà hàng khách sạn, nhà máy, trường học với mẫu mã đa dạng, sản phẩm đẹp hoạt động ổn định và có độ bền cao đáp ứng tất cả nhu cầu của khách hàng về vận chuyển hàng hóa và thực phẩm. Thang tời thực phẩm  được thiết kế vận chuyển hàng hóa riêng cho khu nhà bếp, chuyên vận chuyển các loại thức ăn sống chưa chế biến và các món ăn chín di chuyển lên các tầng.

Dưới đây chúng tôi xin giới thiệu cùng các bạn một công trình thang tời thức ăn 300kg- 4 điểm dừng được công ty Khang Phát sản xuất và lắp đặt tại trường Tiểu học Minh Khai- Số 17 Trại Găng- Phường Thanh Nhàn- Hà Nội:

Bản vẽ thang tải thức ăn 300kg- 4 điểm dừng

Với đội ngũ kỹ thuật có chuyên môn khảo sát chi tiết mặt bằng thực tế để lên bản vẽ kỹ thuật thang sử dụng có kích thước đạt được nhu cầu sử dụng của nhà trường.

Thông số Kỹ thuật thang tời thực phẩm 300kg- 4 tầng:

ĐẶC TÍNH CHUNG VÀ CHỦNG LOẠI THIẾT BỊ

(Các thiết bị thang tải thực phẩm đồng bộ)

1. THÔNG SỐ CHUNG
– Loại thangThang tời thực phẩm 300kg- 4 tầng
– Tải trọng nâng hàng300 Kg/4stop/4 tầng
– Số lượng01 bộ thang
– Tốc độ15-20m/ph
– Hành trìnhTheo thực tế (04 tầng, 04 điểm dừng)
– Số điểm dừng04 điểm dừng
– Buồng thang máyPhía trên giếng thang
– Nguồn động lực380v/3pha/50Hz
– Nguồn chiếu sáng220V/1pha/50Hz
2. CÁC THÔNG SỐ KÍCH THƯỚC
– Kích thước cabin

( Rộng, sâu, cao )

+ Kích thước cabin: 1120x 1600x 1500 mm

+04 cửa tầng Inox sọc nhuyễn dày 1mm

Kích thước cửa cabin và cửa tầng : 1120x 1500m

 ( Cửa mở theo một hướng mở lên trên)

– Kích thước hố thang1920 x 2000mm
– Chiều sâu hố pit yêu cầu400 mm
– Chiều cao buồng máy yêu cầu800mm
-Chiều cao từ sàn lên sàn Cabin0mm( thang dừng sát sàn)
3. THIẾT KẾ PHÒNG THANG ( cabin)
– Kết cấu khung cabin: Sắt hình

– Vách cabin: Inox sọc nhuyễn dày 1mm

– Sàn cabin: tôn gân chống trượt  dày 3mm

4.ĐỘNG CƠ THANG MÁY
Động cơ chínhMitsubishi TháiLan
Nguồn điện380 volt x 3phase x50Hz
Công suất3,7 Kw
5. HỆ ĐIỀU KHIỂN THANG MÁY
Hệ điều khiển : Sử dụng Main  Điều khiển nhớ hai chiều, xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều đang hoạt động.(rơ le Omron,công tắc tơ Mitsubishi,Aptômát LS )
Bộ điều khiển tốc độ: Sử dụng biến tần Fuji- Nhật Bản  đây là loại thiết bị mới nhất điều khiển tốc độ vô cấp bằng  hệ thống thay đổi điện áp và tần số (Variable Voltage Variable Frequency) đảm bảo cho thang máy chạy êm và dừng tầng chính xác hơn, đồng thời tiết kiệm được hơn 40% điện năng tiêu thụ.
7. TÍN HIỆU ĐIỀU KHIỂN
Bảng điều khiển cửa tầng
Số lượng: 04 bảng, gọi tầng bên ngoài cửa tầng.
– Vật liệu bằng Inox

– Nút bấm gọi tầng chuyên dụng cho thang máy

Tín hiệu đèn báoĐèn hiển thị vị trí cabin báo số
Đèn hiển thị chiều cabin lên xuống.
8. CÁC BỘ PHẬN KHÁC
– Ray dẫn hướng cabinRay chuyên dụng cho thang máy T50.
– Vị trí  đối trọngSử dụng đối trọng đúc bê tông bên hông
– Bệ động cơSắt hình
– Cáp treo chịu lực02 sợi phi 8 loại cáp chuyên dụng
– Xu chuyển động cabinXu PO trượt chuyên dụng cho thang máy.
9. HỆ THỐNG AN TOÀN
– An toàn+Thang không hoạt động khi vượt tầng.

+ Chuông báo dừng tầng

+ Cáp cửa làm cáp inox

+ Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động dừng để bảo vệ hệ thống điện
+ Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.
+ Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.
+ Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố.

Hình ảnh thực tế lắp đặt thang:

Chi tiết hố pít cho thang tời thực phẩm trường Minh Khai

Kết cấu cabin thang trường Minh Khai

Cửa tầng 1 thang trường tiểu học Minh Khai

Chi tiết thang tầng 2 trường tiểu học Minh Khai

Chi tiết thang tầng 3 trường tiểu học Minh Khai

Chi tiết thang tầng 4 trường tiểu học Minh Khai

Tầng 4 là vị trí đặt động cơ và hệ thống tủ điện điều khiển thang máy. Toàn bộ kết cấu khung và thang được gia công cẩn thận dày dặn giúp cho tuổi thọ của thang được bền lâu, hoạt động an toàn với thời gian và mật độ sử dụng liên tục.

Chi tiết chốt khóa cửa các tầng của thang tời thực phẩm

Đối với thang thực phẩm thì sự an toàn rất được chú trọng vì sự hiếu kỳ của các em học sinh nên các cửa tầng thang được bố trí thêm hệ thống chốt khóa cửa sau mỗi lần thang được sử dụng đảm bảo an toàn cho học sinh.

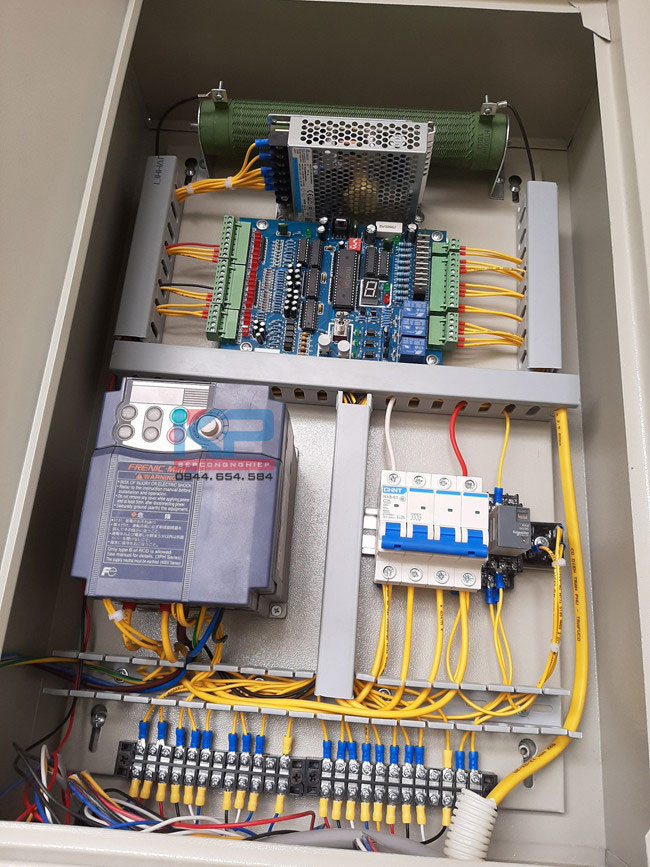

Chi tiết tủ điện thang máy trường tiểu học Minh Khai

Trên đây là toàn bộ thông số bản vẽ và hình ảnh thực tế sau khi lắp đặt một bộ thang tời thực phẩm 300kg- 4 stop tại trường học phần nào giúp các bạn hiểu thêm về công năng và thực tế của một chiếc thang tời. Nếu cần tư vấn hay lắp đặt thang tời thực phẩm 50kg- 100kg- 300kg hay liên hệ với chúng tôi để được tư vấn và lắp đặt sát nhất với hình thức, mục đích và kinh tế bên bạn.

Nếu Quý khách quan tâm xin hay liên hệ với chúng tôi để được tư vấn thiết kế và hỗ trợ giá tốt nhất:

CÔNG TY CP TM & SX KHANG PHÁT

Địa chỉ:  Tòa nhà MD Compulex – Đường Nguyễn Cơ Thạch – Nam Từ Liêm – Hà Nội

Tel: 0944 654 584

Email: bepcongnghiepkp@gmail.com – Websitehttps://bepcongnghiepkp.vn
