Thang tải hàng 500kg- 3 Stop tại khu công nghệ cao Hòa Lạc

  • 1 :Lượt xem
  • 0 :Bình luận

Thang tải hàng 500kg- 3 Stop tại khu công nghệ cao Hòa Lạc được chúng tôi tư vấn lắp đặt cho công ty Thanh Hà JSC để vận chuyển hàng hóa từ tầng 1 lên tầng 3, thang được lắp đặt khu vực ngoài trời được thi công dựng khung kết cấu sắt thép và bọc bao che bằng ALuminum giúp cho việc thi công đơn giản và nhanh chóng nhất.

Thông số chi tiết thang tải hàng 500kg- 3stop tại Khu công nghệ cao Hòa Lạc:

ĐẶC TÍNH CHUNG VÀ CHỦNG LOẠI THIẾT BỊ

(Các thiết bị thang tải thực phẩm đồng bộ)

1. THÔNG SỐ CHUNG
– Loại thangThang tải hàng 500kg- 3 tầng- 3 stop
– Tải trọng nâng hàng500 Kg
– Số lượng01 bộ thang
– Tốc độ15-20m/ph
– Hành trìnhTheo thực tế (03tầng, 03 điểm dừng)
– Số điểm dừng03 điểm dừng
– Buồng thang máyPhía trên giếng thang
– Nguồn động lực380v/3pha/50Hz
– Nguồn chiếu sáng220V/1pha/50Hz
2. CÁC THÔNG SỐ KÍCH THƯỚC
– Kích thước cabin

( Rộng, sâu, cao )

+ Kích thước cabin: 1350x1350x2000mm

+ Cửa tầng và cửa cabin: 04 cửa tầng và 2 cưa cabin là cửa sắt xếp đài loan cửa mở sang 1 bên

Kích thước cửa: 1350x 2000mm

– Kích thước hố thang2200×1700 mm
– Chiều sâu hố pit yêu cầu0 mm
– Chiều cao buồng máy yêu cầu800mm
-Chiều cao từ sàn lên sàn Cabin0 mm
3. THIẾT KẾ PHÒNG THANG ( cabin)
– Kết cấu khung cabin: Sắt hình

– Vách cabin: Inox sọc nhuyễn dày 1mm

– Sàn cabin: Tôn gân chống trượt dày 3mm

4.ĐỘNG CƠ THANG MÁY
Động cơ chính (máy kéo)Mitsubishi TháiLan
Nguồn điện380 volt x 3phase x50Hz
Công suất3,7 Kw
5. HỆ ĐIỀU KHIỂN THANG MÁY
Hệ điều khiển : Sử dụng Main Điều khiển nhớ hai chiều, xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều đang hoạt động.
Bộ điều khiển tốc độ: Sử dụng biến tần Fuji Nhật Bản đây là loại thiết bị mới nhất điều khiển tốc độ vô cấp bằng  hệ thống thay đổi điện áp và tần số (Variable Voltage Variable Frequency) đảm bảo cho thang máy chạy êm và dừng tầng chính xác hơn.
7. TÍN HIỆU ĐIỀU KHIỂN
Bảng điều khiển cửa tầng– Vật liệu bằng Inox

– Nút bấm gọi tầng chuyên dụng cho thang máy

Tín hiệu đèn báoĐèn hiển thị vị trí cabin báo số
Đèn hiển thị chiều cabin lên xuống.
8. CÁC BỘ PHẬN KHÁC
– Ray dẫn hướng cabin và đối trọngRay chuyên dụng cho thang máy TK5A
– Vị trí  đối trọngĐặt bên hông trái cabin
– Bệ động cơSắt hình
– Cáp treo chịu lựcCáp chuyên dụng cho thang máy
– Xu chuyển động cabinXu PO trượt chuyên dụng cho thang máy.
9. HỆ THỐNG AN TOÀN
– An toàn+Thang không hoạt động khi vượt tầng.

+ Khi mất pha hoặc ngược pha điện lưới cung cấp thì thang sẽ tự động dừng để bảo vệ hệ thống điện
+ Công tắc chống vượt hành trình: Đặt ở đầu trên và dưới hành trình ngăn chặn cabin vượt quá hành trình cho phép đã được cài đặt.
+ Thang tự ngừng hoạt động khi cửa không đóng hoặc mở hoàn toàn nhằm đảm bảo an toàn cho khách đi thang.
+ Bảo vệ: Khi điện áp không ổn định hoặc có sự cố thì thang sẽ tự động dừng cho đến khi hệ thống điện áp ổn định hoặc cán bộ kỷ thuật đã xử lý xong sự cố.

Một số hình ảnh thang tải hàng 500kg tại Hòa Lạc:

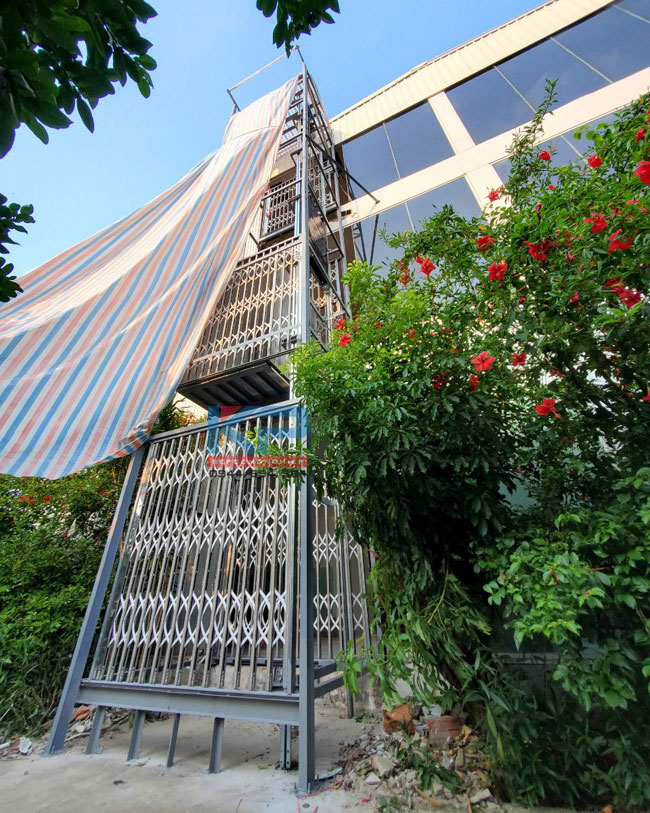

Kết cấu thép cho thang tải hàng 500kg tại Hòa Lạc

Khung kết cấu chính của thang được sử dụng I100 và giằng V50 giúp cho hệ khung vững chắc tạo cho hệ thang chắn khi sử dung lâu dài.

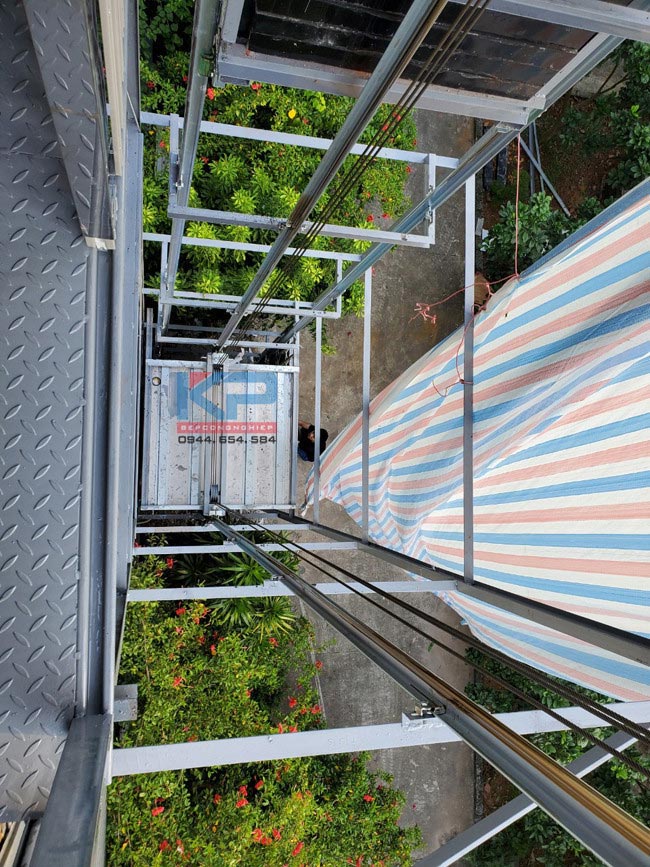

Kết cấu thang tải hàng 500kg tại khu công nghệ cao Hòa Lạc

Thi công lắp đăt hệ thang 500kg tại Hòa Lạc

Thi công ốp Aluminum bao che bên ngoài thang tải hàng

Thi công ốp Aluminum bao che bên ngoài thang tải hàng-1

Thi công ốp Aluminum bao che bên ngoài thang tải hàng-2

Chi tiết cửa tầng thang tải hàng 500kg phía bên ngoài nhà đang thi công

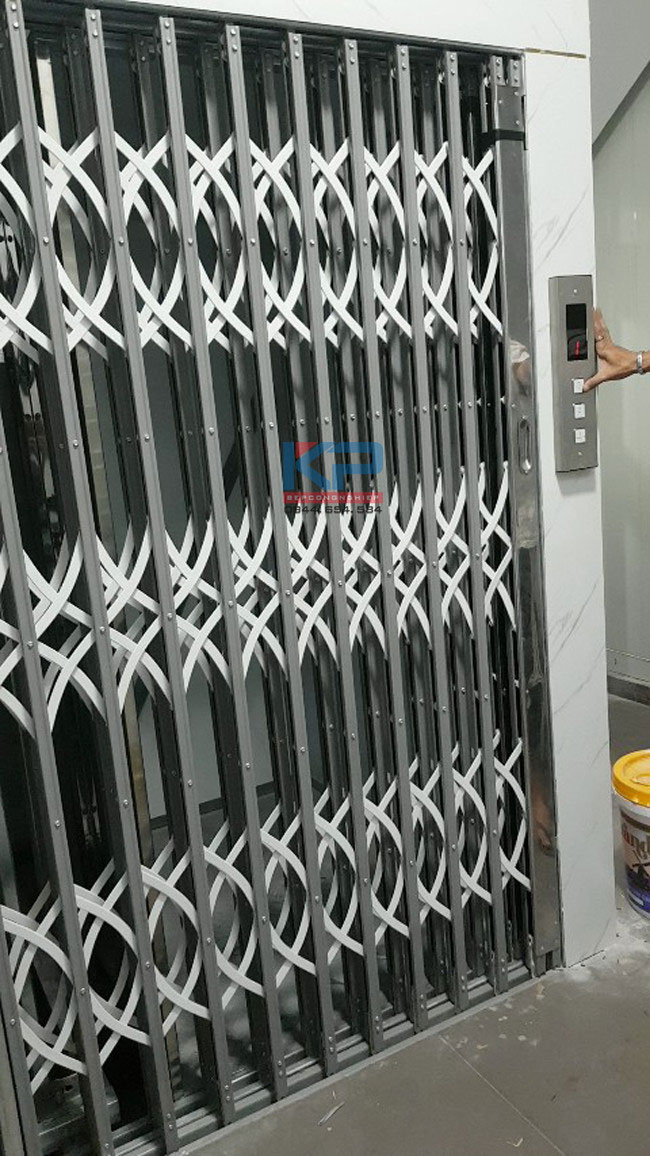

Chi tiết cửa tầng thang tải hàng 500kg phía bên trong nhà

Một số video Công Ty Khang Phát đã thi công lắp đặt thang tải hàng:

Video lắp đặt thang tải hàng 300kg- 500kg- 1000kg



Video lắp đặt thang tải hàng 500kg- 700kg- 1000kg

Thang tải hàng 500kg lắp tại Hưng Yên



Thang tải hàng  1000kg lắp tại Canifa Hưng Yên

Video Thang tải hàng đơn giản giá thành rẻ

Trên đây là toàn bộ hình ảnh cũng như thông số kỹ thật thang máy tải hàng được lắp đặt tại công ty Thanh Hà JSC tại Khu công nghệ cao Láng Hòa Lạc giúp cho bạn hình dung phần nào hiểu hơn về một chiếc thang tải hàng , Bạn có đang ý định lắp đặt một chiếc thang máy tải hàng tương tự vậy không? Đừng ngần ngại hãy chia sẻ cũng chúng tôi, chúng tôi sẵn sàng chia sẻ kinh nghiệm cũng như kỹ thuật với các bạn.
