Công trình được cung cấp và lắp đăt tại Phố Vũ Phạm Hàm- Hà Nội. Phục vụ cho nhà hàng ăn uống và hải sản, do bếp và khu trưng bày được bố trí tại tầng 1 cùa nhà hàng nên các phòng ăn uống được bố trí trên sàn tầng 2 và 3, vậy nên việc bố trí một chiếc thang để di chuyển đồ ăn là một việc rất thiết thực cho nhà hàng.
- Một số hình ảnh thi công và lắp đặt thang thực tế:
Thang được bố trí tại khu vực giếng trời của công trình, để đưa ra phương án thi công nhanh và tiết kiệm chúng tôi đưa ra phương án hố thang sẽ dựng khung thép V63 và giằng V50 để là khung hố thang để bắt ray thang và treo môtơ, bên ngoài thang được bao che bởi hệ thống vách thạch cao đảm bảo an toàn cho người sử dụng và có thể trang trí hay sơn dễ dàng tạo nên vẻ kiến trúc hài hòa cho nhà hàng.
Khung hố kết cấu thang thực phẩm
Chi tiết cơ khí thang tải thực phẩm
Kết cấu lắp đặt phần ray, cáp, cabin thang tải thực phẩm
Chi tiết kết cấu gông lắp đặt mô tơ kéo
Chi tiết kết cấu cửa tầng và cửa cabin thang tải thực phẩm
+Thông số cơ bản của thang tải thực phẩm 100kg- 3 điểm dừng:
| ĐẶC TÍNH CHUNG VÀ CHỦNG LOẠI THIẾT BỊ
(Các thiết bị thang tải thực phẩm đồng bộ) |
|
| 1. THÔNG SỐ CHUNG | |
| – Loại thang | Thang tải thực phẩm |
| – Tải trọng nâng hàng | 100 Kg |
| – Số lượng | 01 bộ thang |
| – Tốc độ | 15-20m/ph |
| – Hành trình | Theo thực tế (03 tầng, 03 điểm dừng) |
| – Số điểm dừng | 03 điểm dừng |
| – Buồng thang máy | Phía trên giếng thang |
| – Nguồn động lực | 380V/3pha/50Hz |
| – Nguồn chiếu sáng | 220V/1pha/50Hz |
| 2. CÁC THÔNG SỐ KÍCH THƯỚC | |
| – Kích thước cabin
( Rộng, sâu, cao ) |
800x 800x 1100 mm |
| – Kích thước hố thang | 1300x 1300 mm |
| – Chiều sâu hố pit yêu cầu | 0 mm |
| – Chiều cao buồng máy yêu cầu | 800 mm |
| -Chiều cao từ sàn lên sàn Cabin | 800 mm |
| 3. THIẾT KẾ PHÒNG THANG ( cabin) | |
| – Kết cấu khung cabin: Sắt hình
– Vách cabin: Inox sọc nhuyễn 304 dày 1 mm – Sàn cabin: Inox sọc nhuyễn 304 dày 1 mm |
|
| 4.ĐỘNG CƠ THANG MÁY | |
| Động cơ chính (máy kéo) | Mitsubishi TháiLan |
| Nguồn điện | 380V/3pha/50Hz |
| Công suất | 2,2 Kw |
| 5. HỆ ĐIỀU KHIỂN THANG MÁY | |
| Hệ điều khiển : Sử dụng Relay – Điều khiển nhớ hai chiều, xử lý tín hiệu gọi tầng theo trình tự ưu tiên chiều đang hoạt động.(rơ le Omron,công tắc tơ Mitsubishi,Aptômát LS ) | |
| Bộ điều khiển tốc độ: Sử dụng biến tần LS Hàn Quốc đây là loại thiết bị mới nhất điều khiển tốc độ vô cấp bằng hệ thống thay đổi điện áp và tần số (Variable Voltage Variable Frequency) đảm bảo cho thang máy chạy êm và dừng tầng chính xác hơn, đồng thời tiết kiệm được hơn 40% điện năng tiêu thụ. | |
| 7. TÍN HIỆU ĐIỀU KHIỂN | |
| Bảng điều khiển cửa tầng & cửa Cabin thang | – Vật liệu bằng Inox
– Nút bấm gọi tầng chuyên dụng cho thang máy |
| Tín hiệu đèn báo | Đèn hiển thị vị trí cabin báo số |
| Đèn hiển thị chiều cabin lên xuống. | |
| 8. CÁC BỘ PHẬN KHÁC | |
| – Ray dẫn hướng cabin & đối trọng | Ray chuyên dụng cho thang máy T50. |
| – Bệ động cơ | Sắt hình |
| – Cáp treo chịu lực | 02 sợi phi 8 loại cáp chuyên dụng |
| – Xu chuyển động cabin | Xu PO trượt chuyên dụng cho thang máy. |
| 9. HỆ THỐNG AN TOÀN | |
| – An toàn | Thang không hoạt động khi vượt tầng |
+ Một số hình ảnh thang sau khi lắp đặt hoàn thiện:
Chi tiết cabin thang tải thực phẩm
Chi tiết cửa tầng và cửa cabin thang thực phẩm
Chi tiết cửa tầng thang tại tầng 2 và 3
Chi tiết kết cấu khung, vách thang thực phẩm
Chi tiết mô tơ và tủ điện thang tải thực phẩm
Chi tiết cabin thang khi vận hành
Chi tiết thang thực phẩm khi vận hành
Cửa thang và cửa cabin khi vận hành
Một số hình ảnh thực tế thang sau khi vệ sinh và trang trí:

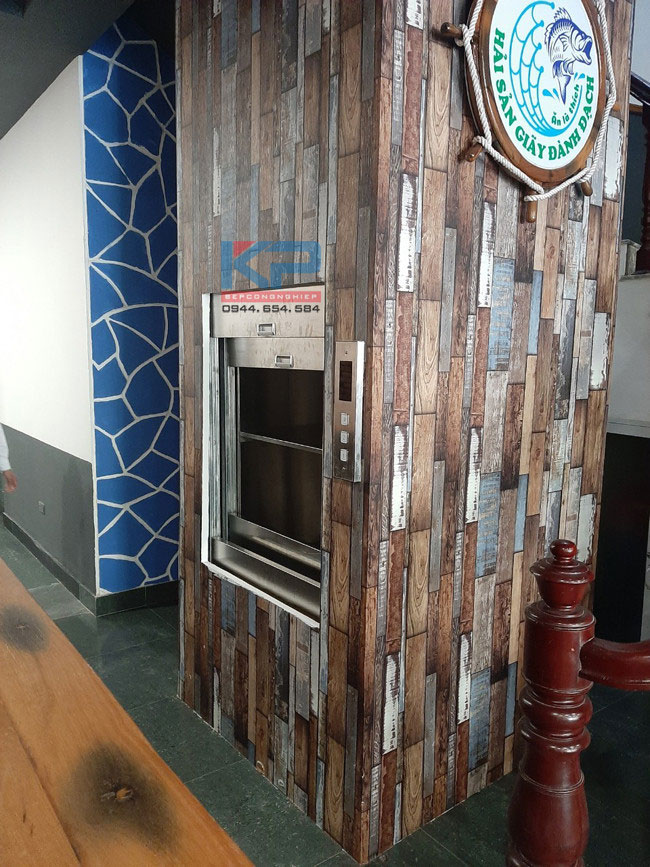

Cửa tầng thang tải thực phẩm tầng 1
Cửa tầng thang máy tải thực phẩm tầng 1
Cửa tầng thang máy tải thực phẩm tầng 2
Cửa tầng thang máy tải thực phẩm tầng 3

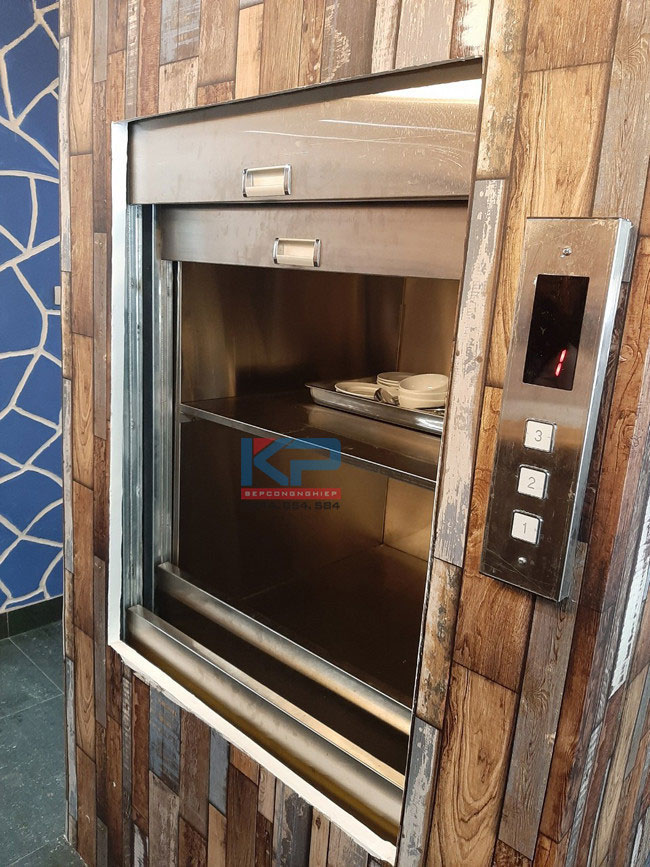

Chi tiết cửa tầng và cửa cabin thang thực phẩm khi mở

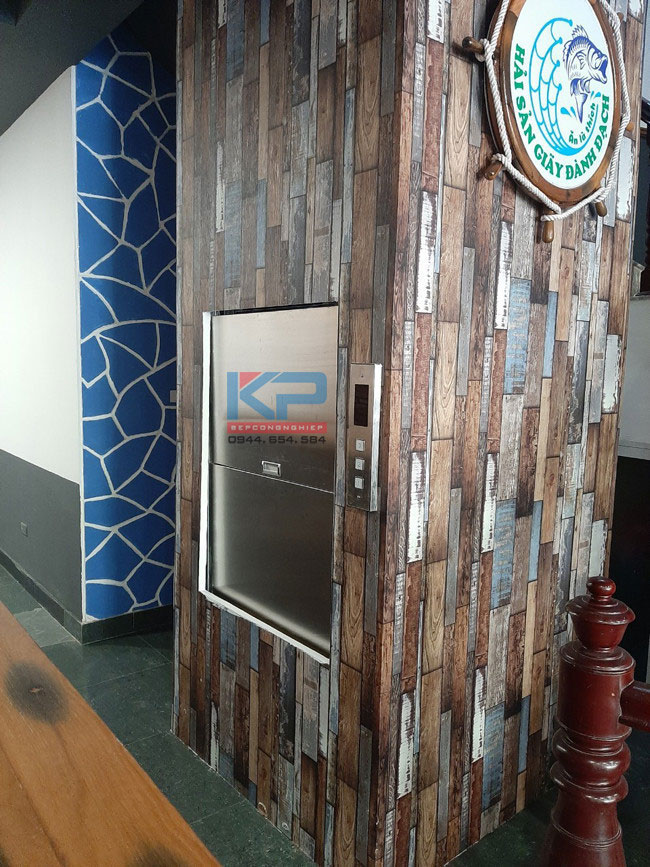

Chi tiết cửa tầng và cửa cabin thang thực phẩm khi đóng
Tổng thể thang tải thực phẩm cho nhà hàng
Chúng ta xem những hình ảnh trên cho thấy chiếc thang máy tải thực phẩm sẽ không khô cứng và thô kệch nếu chúng ta biết cách trang trí hòa hợp với phong cách kiến trúc của nội thất nhà hàng. Vẻ sáng bóng và chắc chắn của inox kết hợp với phong cách nội thất thô mộc của nhà hàng tạo nên sự nhịp nhàng tôn lên vẻ đẹp cho cả không gian trưng bày.

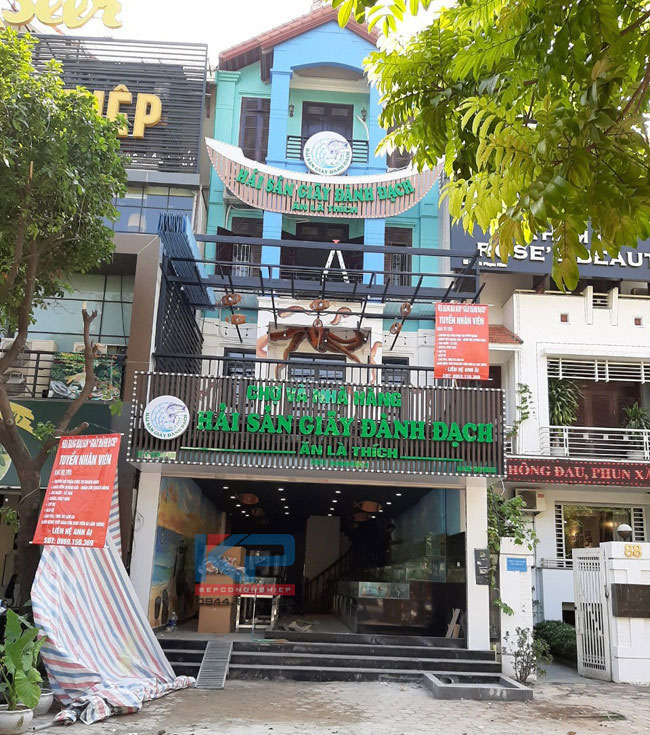

Hình ảnh mặt tiền nhà hàng
Video hướng dẫn vận hành thang tải thực phẩm
Video vận hành thang nhìn từ trên xuống
Bạn có muốn lắp đặt một chiếc thang tải thực phẩm như vậy không?
Nếu bạn đang ấp ủ muốn lắp đặt một chiếc thang tải thực phẩm như vậy hy vọng phần bố trí và lắp đặt thiết bị trên phần nào giúp quý vị hình dung được rõ hơn về kết cấu và hoạt động của một chiếc thang tải thực phẩm thực tế. Ngoài ra bạn có thể tham khảo thêm các công trình chúng tôi đã lắp đặt trên trang: https://bepcongnghiepkp.vn/ .Còn nếu bạn muốn cần thêm sự tư vấn từ các chuyên gia giàu kinh nghiệm đừng ngần ngại hãy gọi cho chúng tôi theo số 0944 654 584 hoặc gửi email: bepcongnghiepkp@gmail.com Hoặc đơn giản bạn có thể điền yêu cầu vào mục tư vấn trên trang, chúng tôi sẽ liên hệ lại với bạn trong thời gian sớm nhất.
Chúc bạn sớm thực hiện được dự định của mình!
